EAF系列 過濾器
400-1177-868
400-1177-868
EAF系列 過濾器
| 型號 | EAF2000-01 | EAF2000-02 | EAF3000-02 | EAF3000-03 | EAF3000-04 | EAF4000-03 | EAF4000-04 | EAF4000-06 | ? |
| 工作介質 | 空氣(經40u m以上濾網過濾) | ||||||||
| 保證耐壓力(MPa) | 1.5 | ||||||||
| 使用壓力范圍(MPa) | 0.15~1.0 | ||||||||
| 工作溫度(℃) | -5~60(不結冰） | ||||||||
| 過濾精度 | 40 u m/5 u m可選 | ||||||||
| 容器材料 | PC(聚碳酸酯) | ||||||||
| 建議用油 | 透平1號油ISO VG32 | ||||||||
| 水杯容量(CC) | 11 | 40 | 75 | ||||||
| 重量 | 117 | 315 | 578 | ||||||

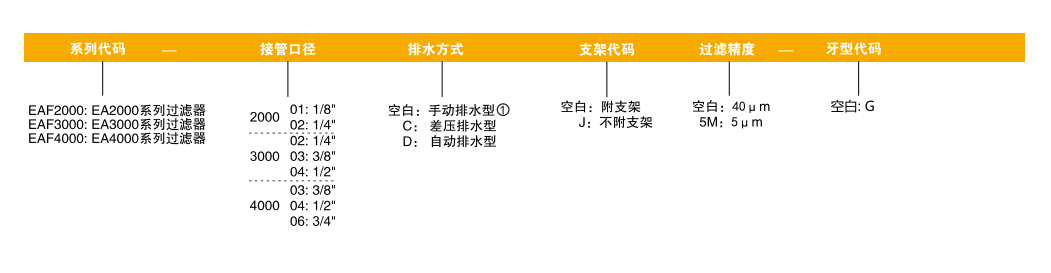

訂貨舉例:EA3000系列過濾器，接管口徑1/2"，差壓排水型，附支架，過濾精度為5um，G牙，其ERP編碼為:EAF3000-04C5M
注:①2000系列只有手動排水型。
?

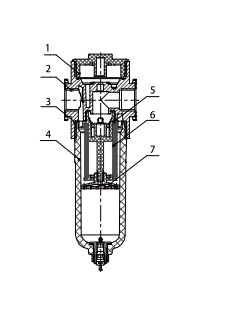

| 序號 | 名稱 | 材料 |
| 1 | 閥座蓋 | 塑料 |
| 2 | 閥體 | 鋁合金 |
| 3 | O型圈 | NBR |
| 4 | 水杯 | 塑料 |
| 5 | 分水旋葉 | 塑料 |
| 6 | 濾芯 | 塑料 |
| 7 | 擋水板 | 塑料 |

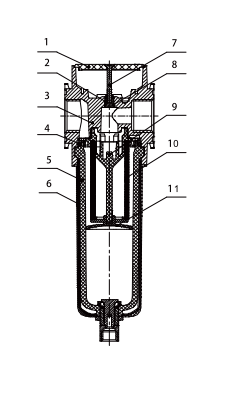

| 序號 | 名稱 | 材料 |
| 1 | 閥座蓋 | 塑料 |
| 2 | 密封柱 | 6061 |
| 3 | 閥體 | 鋁合金 |
| 4 | 密封件 | NBR |
| 5 | 水杯 | 塑料 |
| 6 | 保護罩 | 塑料 |
| 7 | 螺絲 | 低碳鋼 |
| 8 | O型圈 | NBR |
| 9 | 分水旋葉 | 塑料 |
| 10 | 濾芯 | 塑料 |
| 11 | 擋水板 | 塑料 |

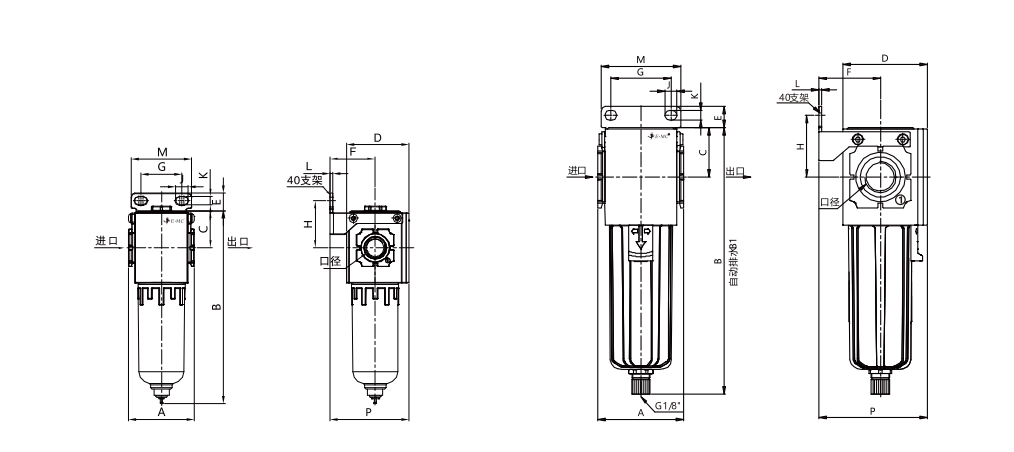

| 型號 | 接管口徑 | A | B | B1 | C | D | E | F | G | H | J | K | L | M | P |
| EAF2000 | 1/8",1/4" | 43 | 127.1 | - | 24.5 | 41 | 11.5 | 30 | 27 | 31 | 8.4 | 5.4 | 2 | 40 | 52 |
| EAF3000 | 1/4",3/8",1/2" | 57 | 176.5 | 173.5 | 33 | 58.2 | 14 | 41 | 40 | 41 | 8 | 6.5 | 2 | 53 | 72.4 |
| EAF4000 | 3/8",1/2",3/4" | 80 | 200.8 | 195.1 | 36 | 78.9 | 17 | 50 | 54 | 44 | 12 | 8.5 | 2.5 | 73 | 92.1 |
