? 直動式結構,動作靈敏。
? 采用高速驅動芯片,功率低至2W,響應時間低至2ms。
? 大流量100L/min,長壽命2億次以上。
? 同軸截止式結構,無背壓平衡式閥芯,電磁閥動作不受工作介質壓力影響,抗污性能強且密封性好。
? 零壓?jiǎn)?dòng),可用于真空。
? 兩位三通,常開/常閉型通用,八種運用場合,如高速篩選、點膠、涂膠、包裝及高速真空吸附搬運等場合。
? 單閥及匯流板安裝方式,設置手動桿便于安裝調試。

?

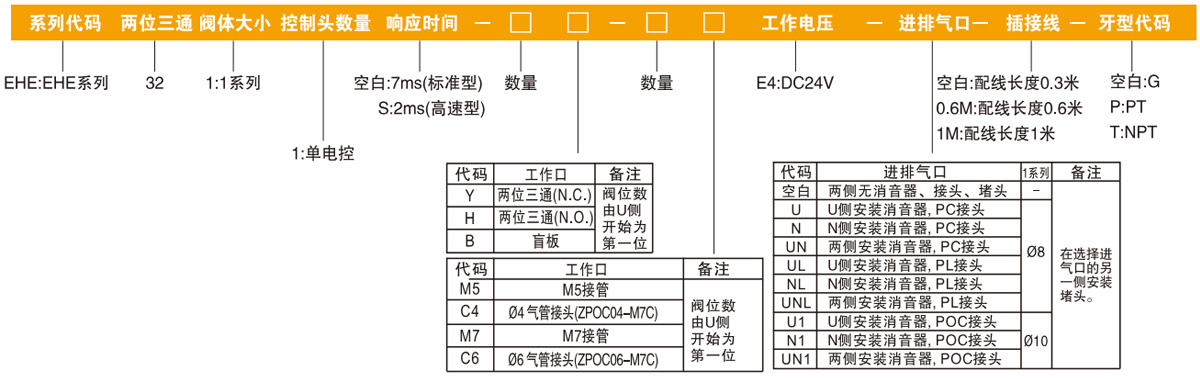

訂貨舉例:EHE系列,兩位三通,1系列閥體,線圈數量1,開關時間2ms,接管口徑M5,工作電壓DC24V,接插線配線長度0.6米。其ERP編碼為:EHE3211S-M5E4-0.6M
?

?

?
訂貨舉例:EHE系列,1系列閥體,單電控,響應時間2ms,6個常閉電磁閥,2個盲板,工作口第1、2位為C6,第3~6位為C4,工作電壓DC24V,U側安裝消音器、PC接頭,G牙,接插線配線長度0.3米。其ERP編碼為:HE3211S-6Y2B-2C64C4E4U
?

?
| 型號 | EHE3211-M5 | EHE3211-M7 | EHE3211S-M5 | EHE3211S-M7 |
| 工作介質 | 經40μm濾芯過濾的干操壓縮空氣 | |||
| 動怍型式 | 直動式 | |||
| 有效哉面積(mm2) | 1.4 (Cv=0.08) | 1.7 (Cv=0.1) | 1.4 (Cv=0.08) | 1.7 (Cv=0.1) |
| 接管口徑 | M5 | M7 | M5 | M7 |
| 潤滑 | 不需要 | |||
| 工作壓力(MPa) | -0.09~0.8 | |||
| 最大耐壓力(MPa) | 1.5 | |||
| 工作溫度(℃) | -5~60(不結冰) | |||
| 電壓范圍 | DC24V±10% | |||
| 耗電量 | 3w | 2w | ||
| 絕緣等級 | F | |||
| 保護等級 | lP40 | |||
| 最高動作頻率 | 130Hz | 330Hz① | ||
| 密封件材質 | NBR | |||
| 開關時間 | 開7ms;關3.5ms | 開1.8ms;關2ms | ||
| 重量? | 63 | 60 | 65 | 62 |
注:①頻率超過125Hz時,環境溫度必須受到限制。

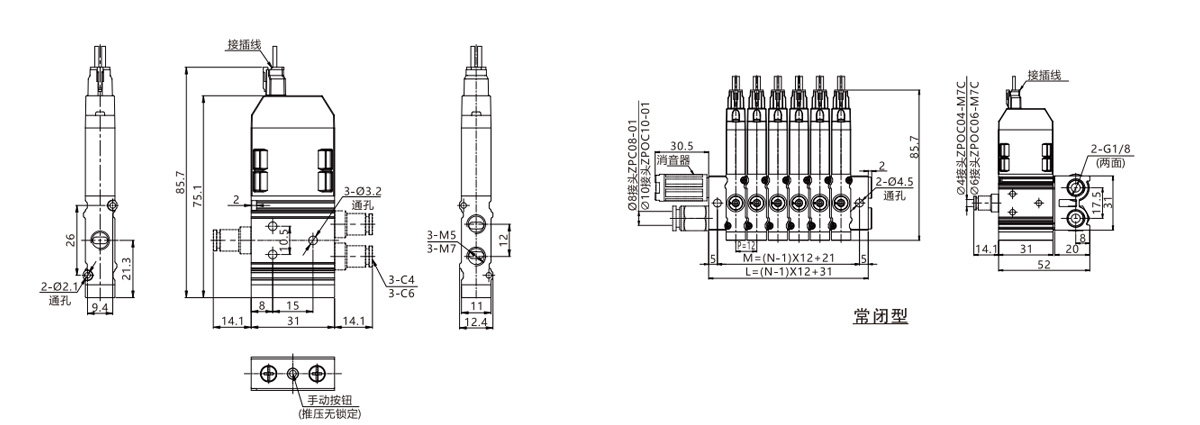

| 型號 符號 |
1連 | 2連 | 3連 | 4連 | 5連 | 6連 | 7連 | 8連 | 9連 | 10連 | 11連 | 12連 | 13連 | 14連 | 15連 | 16連 | 17連 | 18連 | 19連 | 20連 | 21連 | 22連 | 23連 | 24連 |
| M | 21 | 33 | 45 | 57 | 69 | 81 | 93 | 105 | 117 | 129 | 141 | 153 | 165 | 177 | 189 | 201 | 213 | 225 | 237 | 249 | 261 | 273 | 285 | 297 |
| L | 31 | 43 | 55 | 67 | 79 | 91 | 103 | 115 | 127 | 139 | 151 | 163 | 175 | 187 | 199 | 211 | 223 | 235 | 247 | 259 | 271 | 283 | 295 | 307 |
