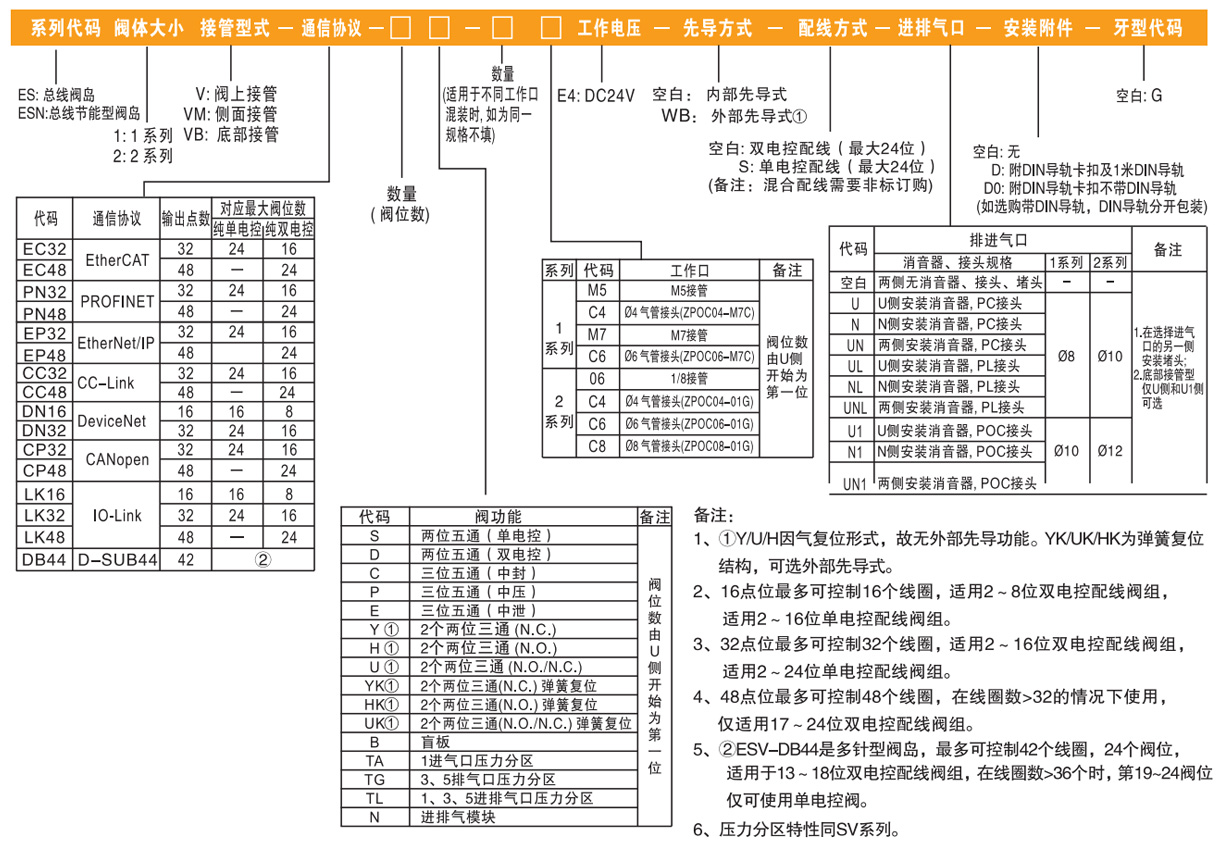

1.同規格閥時：ES系列總線閥島，1系列，閥上接管，PROFINET總線協議，輸出32點，6個兩位五通雙電控電磁閥SV5212,工作口接管口徑均為M5,工作電壓DC24V,內部先導式，配線方式為雙電控配線，進排氣口為兩側無消音器、接頭、堵頭，G牙。

其ERP編碼為：ES1V-PN32-6D-M5E4。

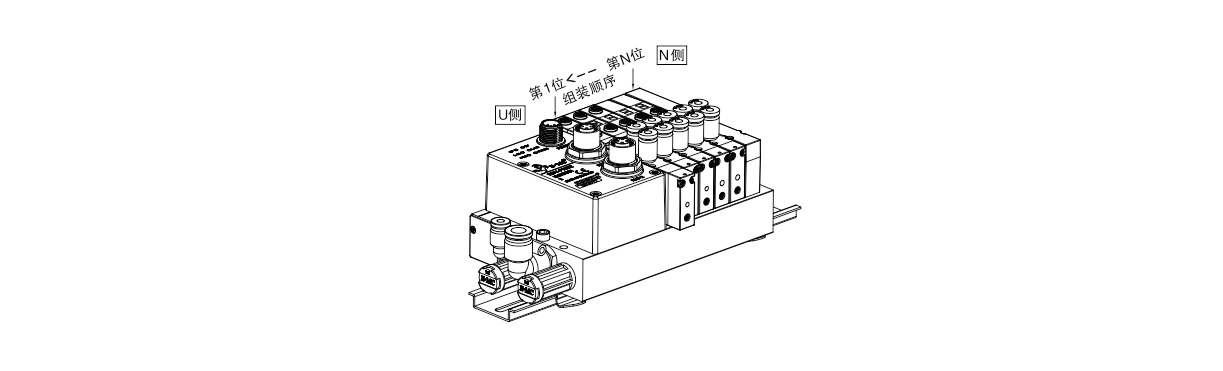

2.不同規格閥混裝時：ES系列總線閥島，1系列，閥上接管，PROFINET總線協議，輸出32點，如右圖所示閥島由第1位為三位五通中封電磁閥SV5312C,第2位為兩位五通雙電控電磁閥SV5212,第3位為2個兩位三通（N.O.)彈簧復位電磁閥SV5412HK,第4、5位為兩位五通單電控電磁閥SV5211,第6位為盲板。第1、2位工作口為?6氣管接頭ZPOC06-M7C,第3至5位工作口均為?4氣管接頭ZPOC04-M7C,工作電壓DC24V,外部先導式，配線方式為雙電控配線，U側安裝消音器、PL接頭?8，安裝DIN導軌卡扣及1米DIN導軌，G牙。

其ERP編碼為：ES1V-PN32-CDHK2SB-2C63C4E4-WB-UL-D。

3、有壓力分區混裝時：ES系列總線閥島，1系列，閥上接管，PROFINET總線協議，輸出32點，如右圖所示閥島由第1位為三位五通中封電磁閥SV5312C,第1位與第2位之間配置1進氣口壓力分區，第2位為兩位五通雙電控電磁閥SV5212,第3位裝配一個進排氣模塊，第4位為2個兩位三通（N.0.)電磁閥SV5412H,第4位與第5位之間配置1進氣口分區，第5位為兩位五通單電控電磁閥SV5211,第6位為盲板。工作口接管口徑M7,工作電壓DC24V,內部先導式，配線方式為雙電控配線，進排氣口為兩側無消音器、接頭、堵頭，G牙。

其ERP編碼為：ES1V-PN32-CTADNHTASB-M7E4。

?

1.切勿擅自拆卸、修改（包括更換印刷電路板）或修理，可能導致受傷或失敗。

2.不要超出規格參數（極限值)操作產品，切勿用于易燃或有害液體，可能導致火災、故障或產品損壞，使用前請驗證說明書。

3.請勿在含有易燃易爆氣體的環境中操作，可能導致火災或爆炸，本產品不是為防爆而設計的。

4.如果在聯鎖電路中使用本產品：

(1)提供雙聯鎖系統，例如機械系統；

(2)定期檢查產品是否正常運行；否則可能會發生故障，導致事故。

5.維修時必須遵守以下指示：（1)關掉電源；（2)停止供氣，排出剩余壓力，確認無供氣后再進行維護；否則就會受傷。

6.維護完成后，進行適當的功能檢查，如果設備不能正常工作，請停止操作，發生意外故障時，不能保證安全。

7.本產品設計用于工業領域。除工業環境外，如：在商業和住宅混合區，必須采取措施防止無線電干擾。

8.匯流板與電源線務必功能接地，確保現場總線系統的安全和抗噪聲性能。

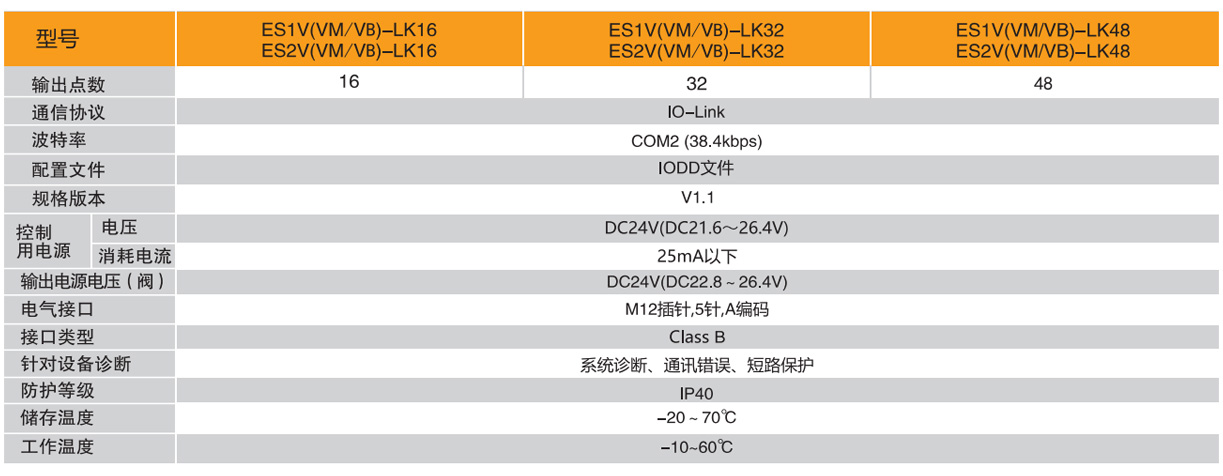

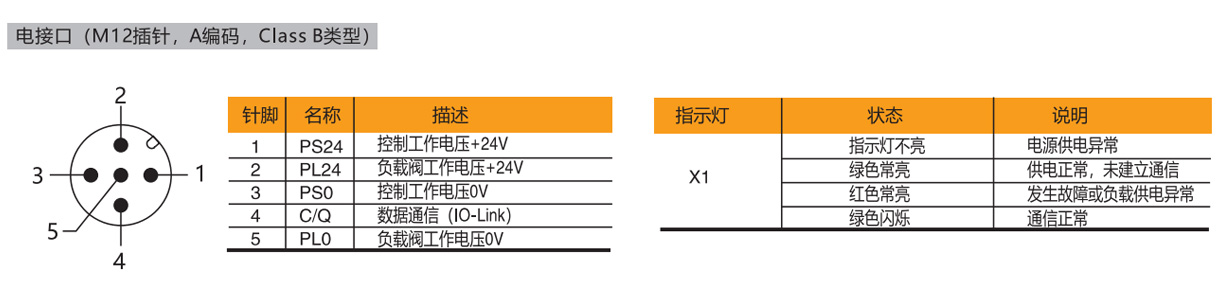

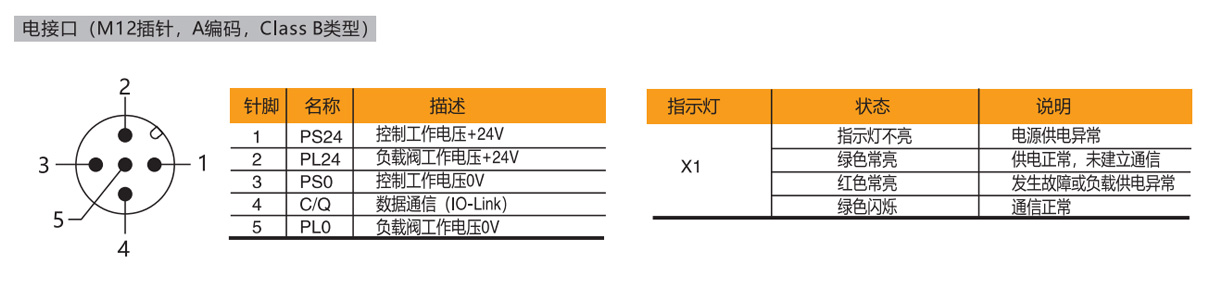

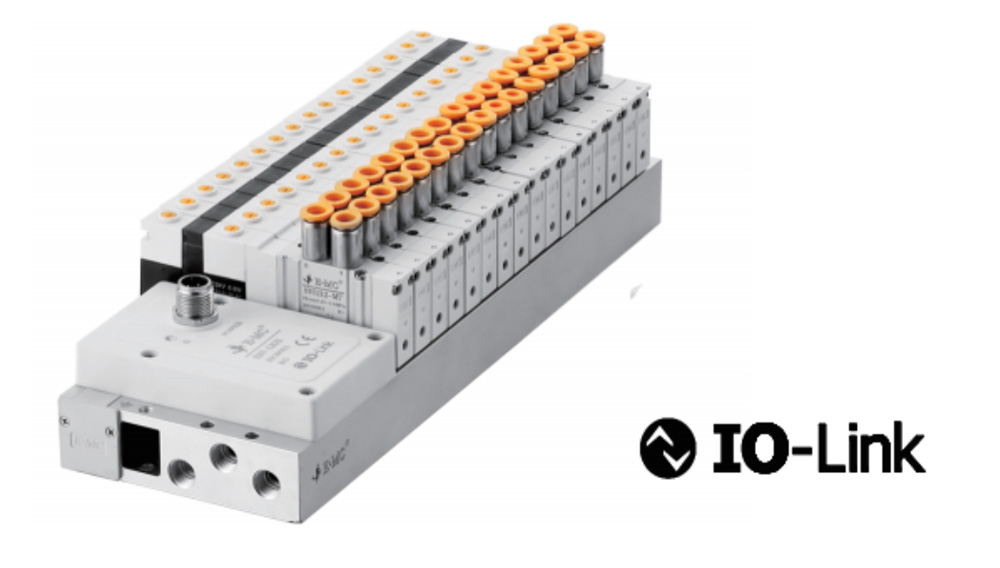

9.IO-Link閥島通過B類端口提供負載電壓，使用A類端口時，應額外給閥島供電。

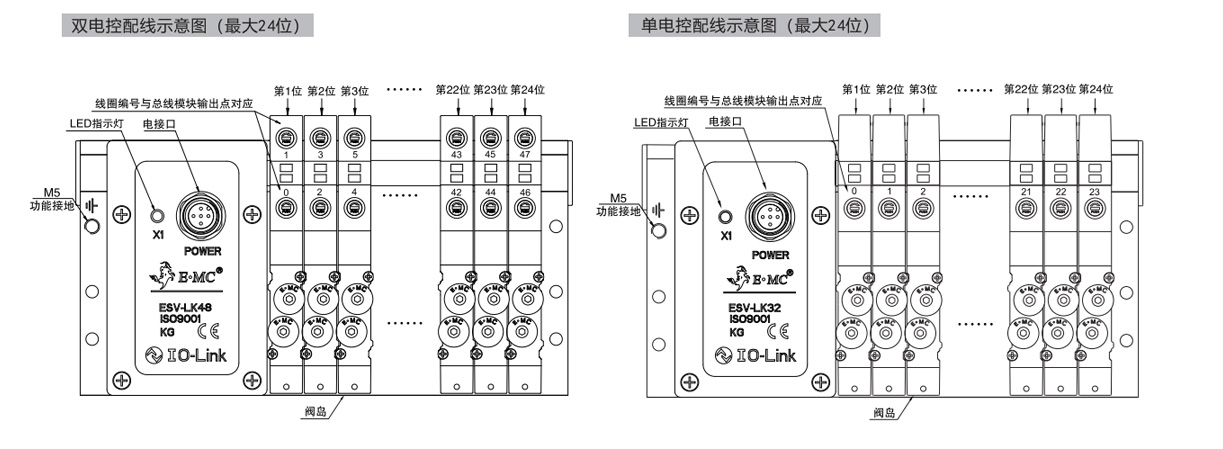

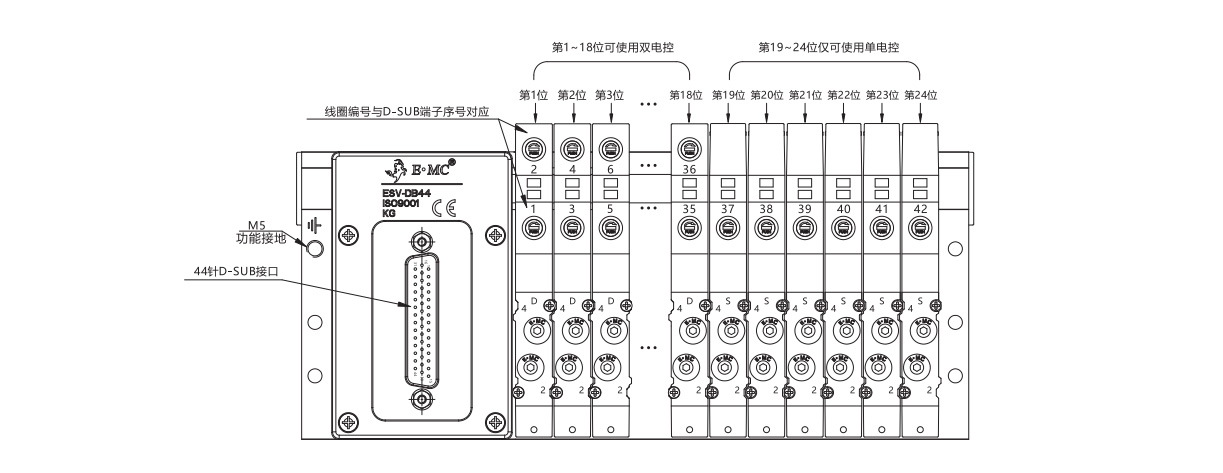

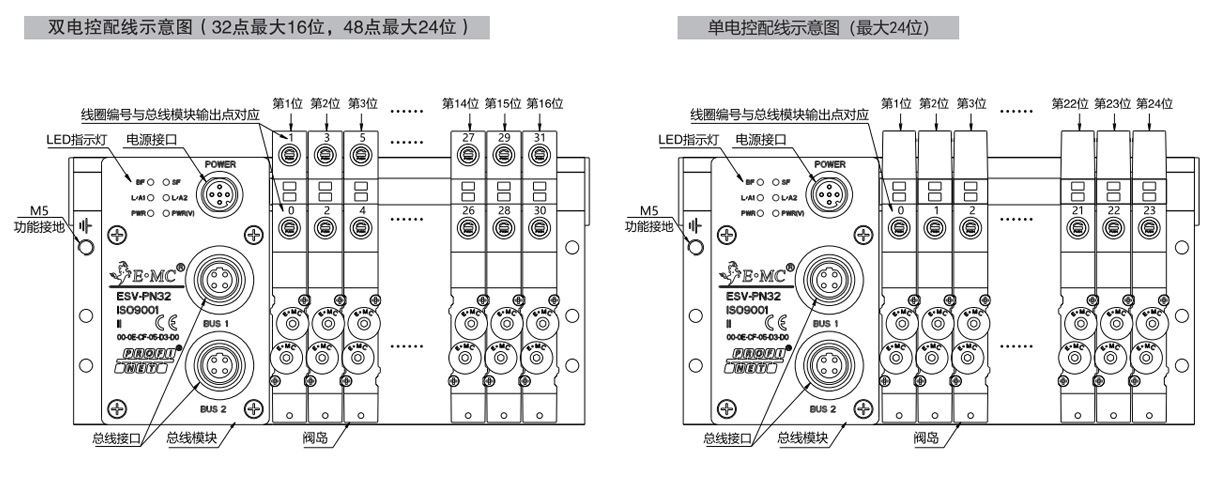

單/雙電控混裝配線示意圖（最多可控制42個線圈，24個閥位，適用于13~18位雙電控配線閥組，在線圈數>36個時，第19~24閥位僅可使用單電控閥；)

?
