SQK系列 回轉夾緊氣缸

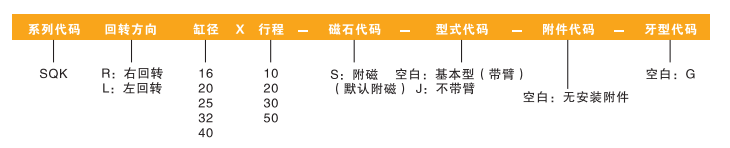

訂貨舉例:SQK系列基本型氣缸，缸徑為25，夾緊行程為20,? 右回轉，本體牙型為G牙，帶擺臂，無安裝附件，其ERP編碼為：SQKR25X20-S。
| 內徑 | 16 | 20 | 25 | 32 | 40 |
| 動作型式 | 復動型 | ||||
| 工作介質 | 空氣(經40um以上濾芯過濾) | ||||
| 工作壓力 | 0.15~1.O(MPa) | ||||
| 保證耐壓力 | 1.5(MPa) | ||||
| 工作溫度（℃) | -20~70(不結冰) | ||||
| 活塞速度（ mm/s ) | 50~200 | ||||
| 回轉角度 | 90°±10° | ||||
| 回轉方向 | 左旋或右旋 | ||||
| 回轉行程（MM) | 7.5 | 9.5 | 15 | ||
| 夾緊行程（MM ) | 10 20 30 | 10 20 30 50 | |||
| 行程公差范圍 | +1.0 0 |
||||
| 緩沖方式 | 固定緩沖 | ||||
| 接管口徑 | M5x0.8 | G1/8 | |||
| 內徑 | 夾緊行程 | 最大夾緊行程 | |
| 復動 | 16、20、25 | 10 20 30 | 30 |
| 32、40 | 10 20 30 50 | 50 | |
